Dobrar tubos é um processo crucial em vários setores, especialmente na construção de quadros de bicicletas. Como fornecedor de tubos e peças para tubos, testemunhei em primeira mão os desafios e a importância de dobrar tubos sem causar danos. Neste blog, compartilharei alguns insights e técnicas valiosas para ajudá-lo a atingir esse objetivo.
Compreendendo o material da tubulação
O primeiro passo para dobrar tubos sem danos é entender o material com o qual você está trabalhando. Diferentes materiais têm propriedades diferentes, como ductilidade, resistência e elasticidade, o que pode afetar significativamente o processo de flexão.
Por exemplo, os tubos de alumínio são relativamente macios e dúcteis, tornando-os mais fáceis de dobrar em comparação com os tubos de aço ou titânio. No entanto, eles também são mais propensos a enrugar e desmoronar durante o processo de dobra. Por outro lado, os tubos de aço são mais fortes e rígidos, mas requerem mais força para dobrar e têm maior probabilidade de rachar ou quebrar se não forem dobrados corretamente.
Tubos de titânio, como nossosTubos principais de titânio, oferecem uma combinação única de resistência, leveza e resistência à corrosão. No entanto, também são mais caros e requerem técnicas de dobra especializadas devido à sua alta resistência e baixa ductilidade.
Escolhendo o método de dobra correto
Existem vários métodos disponíveis para dobrar tubos, cada um com suas próprias vantagens e desvantagens. A escolha do método de dobra depende de fatores como material do tubo, diâmetro, espessura da parede e raio de curvatura desejado.
Dobragem de mandril
A dobra de mandril é um método popular para dobrar tubos sem danos, especialmente para aplicações que exigem uma dobra suave e consistente. Neste método, um mandril é inserido na tubulação para apoiar a parede interna durante o processo de dobra, evitando que ela desmorone ou enrugue.
A dobra de mandril é comumente usada nas indústrias automotiva e aeroespacial, bem como na construção de quadros de bicicletas. Ele permite raios de curvatura estreitos e controle preciso sobre o ângulo de curvatura, tornando-o ideal para criar formas e curvas complexas.
Dobra de tração rotativa
A dobra rotativa é outro método amplamente utilizado para dobrar tubos. Neste método, a tubulação é fixada entre uma matriz e uma matriz de pressão, e uma matriz de curvatura é girada em torno da tubulação para criar a curvatura.
A dobra rotativa é adequada para uma ampla variedade de materiais e diâmetros de tubos e pode produzir dobras com raios relativamente pequenos. No entanto, pode não ser tão eficaz quanto a flexão do mandril na prevenção de enrugamento e colapso, especialmente para tubos de paredes finas.
Dobragem de rolo
A dobra por rolo é um método simples e econômico para dobrar tubos de grande diâmetro. Neste método, o tubo é passado por um conjunto de rolos que gradualmente o dobram no formato desejado.
A dobra de rolos é comumente usada nas indústrias de construção e manufatura para criar formas cilíndricas e cônicas. No entanto, não é adequado para criar curvas apertadas ou formas complexas e pode causar alguma distorção ou achatamento da tubulação.
Preparando a tubulação para dobrar
A preparação adequada da tubulação é essencial para conseguir uma dobra bem-sucedida sem danos. Aqui estão alguns passos importantes a seguir:
Limpeza e Rebarbação
Antes de dobrar o tubo, é importante limpá-lo completamente para remover qualquer sujeira, graxa ou detritos que possam afetar o processo de dobramento. Você pode usar um solvente ou desengraxante para limpar a tubulação e depois secá-la com um pano limpo.
Rebarbar as extremidades da tubulação também é importante para evitar que arranhem ou danifiquem as matrizes de dobra. Você pode usar uma lima ou uma ferramenta de rebarbação para remover arestas vivas ou rebarbas do tubo.
Recozimento
O recozimento é um processo de tratamento térmico que pode melhorar a ductilidade e a conformabilidade do tubo, facilitando a dobra sem rachar ou quebrar. Este processo envolve aquecer o tubo a uma temperatura específica e depois resfriá-lo lentamente para aliviar tensões internas e melhorar sua microestrutura.
O recozimento é particularmente útil para dobrar materiais de alta resistência, como aço e titânio. Porém, isso deve ser feito com cuidado para evitar o superaquecimento da tubulação, o que pode fazer com que ela perca resistência e dureza.
Controlando o processo de dobra
Depois que a tubulação estiver preparada, é importante controlar cuidadosamente o processo de dobra para garantir uma dobra suave e consistente sem danos. Aqui estão alguns fatores importantes a serem considerados:
Raio de curvatura
O raio de curvatura é a distância do centro da curvatura até o interior da tubulação. É importante escolher o raio de curvatura correto para o material e o diâmetro do tubo, para evitar que ele desmorone ou enrugue durante o processo de dobra.
Como regra geral, o raio mínimo de curvatura de uma tubulação deve ser pelo menos três vezes o seu diâmetro. No entanto, isso pode variar dependendo do material da tubulação e do método de dobra utilizado.
Ângulo de curvatura
O ângulo de curvatura é o ângulo entre a seção reta da tubulação e a seção dobrada. É importante controlar cuidadosamente o ângulo de curvatura para garantir que ele atenda aos requisitos do projeto e que a tubulação se encaixe corretamente na aplicação pretendida.
O ângulo de curvatura pode ser medido usando um transferidor ou um medidor de ângulo digital. É importante fazer pequenos ajustes no ângulo de dobra conforme necessário para garantir uma dobra precisa e exata.
Velocidade de flexão
A velocidade de dobra é outro fator importante a considerar ao dobrar tubos. Dobrar o tubo muito rapidamente pode fazer com que ele rache ou quebre, enquanto dobrá-lo muito lentamente pode enrugar ou desabar.
A velocidade de dobra ideal depende de fatores como material do tubo, diâmetro, espessura da parede e método de dobra usado. É importante experimentar diferentes velocidades de dobra para encontrar aquela que funciona melhor para sua aplicação específica.
Inspecionando o tubo dobrado
Após dobrar o tubo, é importante inspecioná-lo cuidadosamente para garantir que atende aos padrões de qualidade e que não há sinais de danos ou defeitos. Aqui estão algumas coisas importantes a serem observadas:
Enrugamento e colapso
Enrugamento e colapso são problemas comuns que podem ocorrer durante o processo de dobra, especialmente em tubos de paredes finas. Esses problemas podem enfraquecer a tubulação e afetar seu desempenho, por isso é importante inspecionar cuidadosamente a tubulação dobrada em busca de sinais de enrugamento ou colapso.
Se você notar quaisquer rugas ou colapsos na tubulação, pode ser necessário ajustar o método de dobra ou os parâmetros de dobra para evitar que ocorram em dobras futuras.
Rachaduras e fraturas
Rachaduras e fraturas são problemas mais sérios que podem ocorrer se a tubulação for dobrada demais ou se o processo de dobra não for controlado adequadamente. Esses problemas podem fazer com que a tubulação falhe prematuramente, por isso é importante inspecionar cuidadosamente a tubulação dobrada em busca de sinais de rachaduras ou fraturas.
Se você notar alguma rachadura ou fratura na tubulação, ela deverá ser descartada imediatamente e uma nova tubulação deverá ser usada.
Precisão Dimensional
A precisão dimensional é outro fator importante a considerar ao inspecionar a tubulação dobrada. O raio de curvatura, o ângulo de curvatura e o comprimento total da tubulação devem estar dentro das tolerâncias especificadas para garantir que ela se encaixe corretamente na aplicação pretendida.
Você pode usar um paquímetro ou micrômetro para medir as dimensões do tubo dobrado e compará-las com as especificações do projeto. Se as dimensões estiverem fora das tolerâncias especificadas, pode ser necessário ajustar o método de dobra ou os parâmetros de dobra para corrigir o problema.
Conclusão
Dobrar tubos sem danos é uma tarefa desafiadora, mas alcançável. Ao compreender o material da tubulação, escolher o método de dobra correto, preparar a tubulação adequadamente, controlar o processo de dobra e inspecionar cuidadosamente a tubulação dobrada, você pode garantir uma dobra bem-sucedida que atenda aos padrões de qualidade e tenha o desempenho esperado.

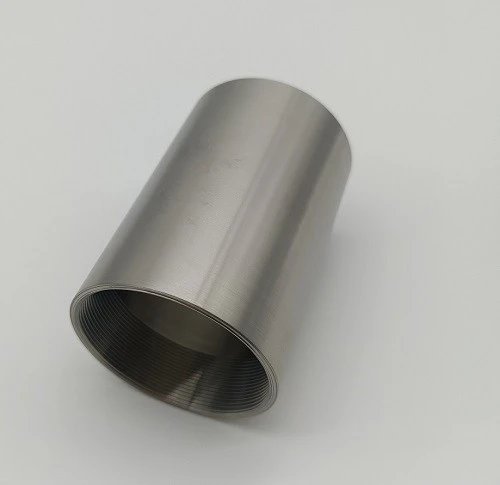

Como fornecedor de tubos e peças para tubos, oferecemos uma ampla variedade de tubos e peças para tubos de alta qualidade, incluindoBB30 Press Fit ShelleConcha do suporte inferior, para atender às necessidades de diversas indústrias e aplicações. Se você tiver alguma dúvida ou precisar de ajuda com tubos flexíveis, não hesite em nos contatar. Estamos aqui para ajudá-lo a atingir seus objetivos e fornecer as melhores soluções possíveis.
Referências
- Manual ASM, Volume 6: Soldagem, Brasagem e Solda, ASM International, 1993.
- Manual de dobra de tubos e tubos, por John H. Lindsay, Industrial Press, 2002.
- Construção de quadros de bicicletas: projeto, construção e manutenção, por Richard Schwinn, McGraw-Hill, 1973.
